스틸 테이프 층 느슨한 튜브 야외 케이블 GYTS

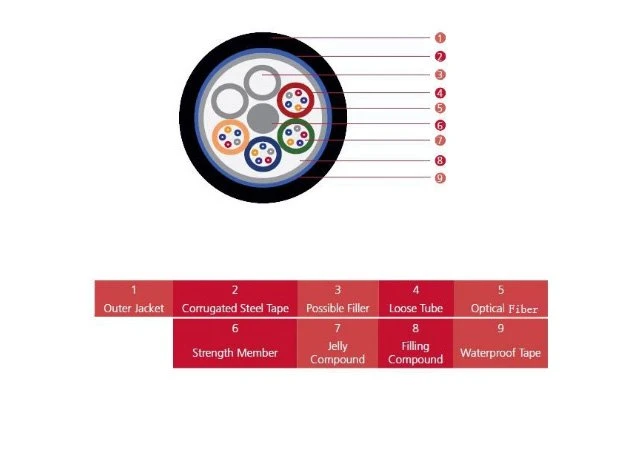

강철 테이프 층 느슨한 튜브 실외 케이블 GYTS, 2 ~ 144 섬유 중심 강도 부재 (강철), 젤리 충전, 섬유 함유 느슨한 튜브 및 PP 필러 (필요한 경우) 연선, 방수 젤리, 공중 합체 강철 테이프로 세로로 덮음, PE 외피 . G652D SM 광섬유, 귀하의 요청에 대한 자세한 사양.
특징 :
낮은 분산 및 감쇠
적절한 설계, 섬유 초과 길이에 대한 정밀한 제어 및 뚜렷한 연선 프로세스로 인해 케이블의 기계적 및 환경 적 특성이 우수합니다.
주름진 강철 테이프의 외장은 케이블이 내 습성과 내 눌림 성의 좋은 특성을 갖도록 만듭니다.
작은 케이블 직경, 가벼운 케이블 무게, 쉽게 놓기
작동 온도 : -40 ~ +60 ℃
기술
느슨한 튜브 스타일, 강철 와이어 / 스트랜드의 금속 중심 강도 부재 및 습기 차단 내부 피복이있는 광섬유 케이블. 덕트 또는 공중 적용에 적합한 검은 색 PE 덮개로 보호되는 케이블. 튜브에는 색상 코딩 체계에 따라 색상 코딩 된 광학 단일 모드 또는 다중 모드 광섬유가 포함되어 있습니다.

매개 변수

섬유 수	케이블 직경 (mm)	케이블 순중량 (Kg / km)	최소 곡률 반경 (mm)	최소 인장 강도 (N)	최소 압착 압력 (N / 100mm)
정적 상태	동적 상태	단기	장기간	단기	긴
기간
-30	11	123	110	220	1500	600	1000	300
32-36	11.6	144	120	240	1500	600	1000	300
38-60	12.3	155	130	260	1500	600	1000	300
62-72	13.1	190	140	280	1500	600	1000	300
74-84	13.9	208	140	280	1700	600	1000	300
86-96	14.7	228	150	300	1800	600	1000	300
98-108	15.5	247	160	320	2000	600	1000	300
110-120	16.3	268	170	340	2200	600	1000	300
122-132	17.1	290	180	360	2300	600	1000	300
134-144	17.9	313	180	360	2500	600	1000	300

안건	사양
중앙 강도 멤버	모든 유전성 FRP
튜브 재질	폴리 부틸 렌 테레 프탈레이트
느슨한 튜브의 색상	파란색, 주황색, 녹색, 입찰자는 coloer를 제공 할 수 있으며 명시해야합니다.
튜브 당 섬유 색상	파란색, 주황색, 녹색, 입찰자는 coloer를 제공 할 수 있으며 명시해야합니다.
튜브 충전 컴파운드	요 변성 젤리
코어 충전 컴파운드	Pelrolcum 젤리
립 코드	아라미드 또는 폴리 에스테르 코드
테이프 랩	폴리 에스터 테이프
식별 테이프 마킹	AFPC 시리아
이너 재킷	1.0 ± 0.1mm 두께
갑옷	골판지 강철 테이프
아우터 재킷	1.5 ± 0.1mm 두께
표면 마킹	AFPC 시리아
광학적 특성
감쇠	1310nm 0.34dB / km 1383nm ≤ 0.34dB / km 1550nm ≤ 0.20dB / km 1625nm 0.24dB / km
감쇠 대 파장 최대 @difference	1285 ~ 1330nm 0.03dB / km 1525 ~ 1575nm ≤ 0.02dB / km
분산 계수	1285 ~ 1340nm -3.0ps / nm.km, 3.0 1550nm 18ps / nm.km 1625nm 22ps / nm.km
제로 분산 파장	131210nm
제로 분산 기울기 전형적인 가치	0.090ps / nm2.km 0.086ps / nm2.km
PMD 최대 개별 섬유 링크 디자인 값 (M=20, Q=0.01 %) 전형적인 가치	≤0.2 √km 0.1ps / √km 0.04ps / √km
케이블 컷오프 파장	1260nm
모드 필드 직경 (MFD)	1310nm 9.20.4nm 1550nm 10.40.5nm
유효 그룹 굴절률	1310nm 1.466 1550nm 1.467
포인트 불연속	1310 년 ≤0.05dB 1550 0.05dB
기하학적 특성
클래딩 직경	124.80.7um
클래딩 비 원형	≤0.7%
코팅 직경	245 ± 5um
코팅 – 클래딩 동심도 오류	≤12.0um
비 원형 코팅	≤6.0%
코어 클래딩 동심도 오류	0.5um
말림 (반경)	4m
배송 길이	2.1 ~ 50.4km / 릴
환경 적 특성
온도	0.05dB / km, -60 ~ 85에서 유도 감쇠
온도 습도 순환	≤0.05dB / km, -10 ~ 85 ℃, 98 % rRH에서 유도
물에 담그다 d	≤0.05dB / km, 30 일 동안 23에서 유도 감쇠
축축한 열 의존성	≤0.05dB / km, 30 일 동안 85 % 및 85 % RH에서 유도 감쇠
건열 노화	85 ℃에서 ≤0.05dB / km
기계적 사양
증명 테스트	≥9.0N, ≥1.0 %, ≥100kpsi, 오프라인
매크로 벤드로 인한 감쇠 직경 32mm의 맨드릴을 1 회전 직경 50mm의 맨드릴을 100 회 회전 직경 60mm의 맨드릴을 100 회 회전	≤0.05dB 1310 / 1550nm ≤0.05dB 1625nm ≤0.05dB
코팅 스트립 힘	1.7N 일반적인 평균 힘 ≥1.3N, 8.9N 피크 힘
동적 응력 부식 감수성	≥20
